實驗一、應變測量方法及應變儀的使用

一、實驗?zāi)康模?/span>

1、熟悉靜態電阻應變儀的操作規程；

2、掌握靜態電阻應變儀測量的基本原理；

3、學會靜態電阻應變儀一種橋路接法；

4、了解溫度補償計的作用；

5、驗證各橋路測量值與理論值的關系；

二、實驗設備及儀器：

1、靜態電阻應變儀

2、等強度梁試件及溫度補償計

3、加載裝置

三、實驗原理及方法：

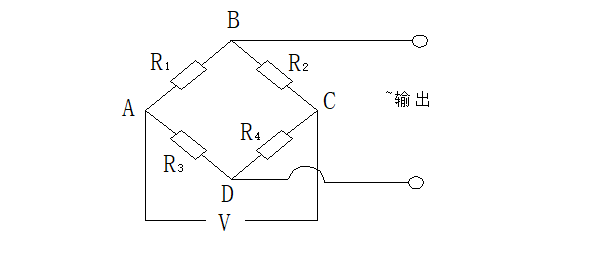

1、惠斯登電橋是利用電橋電路測量各橋臂上電阻微量變化的測量裝置（一般靜態電阻應變儀所采用的電路），電阻應變計受力后變形引起的電阻變化可用利惠斯登電路測出，電阻應變儀直接將電阻的變化以應變的形式表示出來。

在4個電阻應變計相同的情況下，電阻應變儀儀表讀數ε與各橋臂應變計的應變值ε_I有如下關系：

ε_儀=（ε₁-ε₂+ε₃-ε₄）

ε₁、ε₂、ε₃、ε₄分別為四橋臂應變計的應變值。所以ε_儀根據不同的接橋方式存在著比例關系；

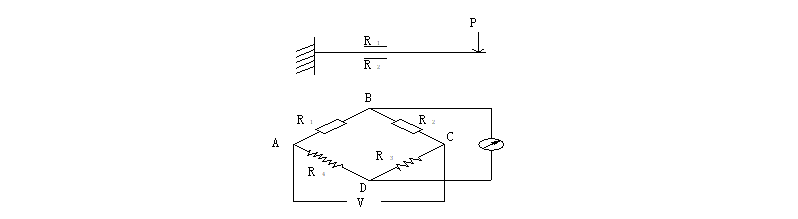

（1）半橋溫補方式： 如果應變片R₁（貼于試件受拉區，產生拉應變ε₁），接于應變儀A、B接線柱上，溫度補償片R₂接于B、C接線柱，組成外半橋。應變儀內部的二個固定橋臂電阻（R_2、R₄），組成另一內半橋，則形成半橋溫補。如下

圖所示。

則有：ε_儀=ε₁

（2）半橋互補方式： 如果試件（等強度梁梁）上同一截面同一位置的拉壓分別貼上R₁、R₂（貼于受壓區，產生壓應變ε₂），且使R₁，接于應變儀A、B接線柱；R₂接于應變儀BC接線柱構成外半橋。另外內半橋有為應變儀內的兩個電阻組成。如上圖所示；

則有：ε_儀=2ε₁

四、實驗結果的整理分析：

1、實驗數據的記錄與整理

2、結果分析

實驗二、混凝土構件承載力和變形觀測試驗

一、實驗?zāi)康模?/span>

1、掌握混凝土構件承載力試驗的理論計算

2、學會混凝土構件承載力試驗的方法步驟；

3、學會混凝土構件試驗的加載方法；

4、初步了解混凝土構件試驗的荷載分級；

5、學會混凝土構件破壞形態；

6、掌握混凝土構件試驗的變形觀測技能；

二、實驗設備及儀器：

1、高精度靜載伺服液壓控制臺

2、承力架

3、千斤頂

4、荷載傳感器

5、百分表和磁性表座等

三、實驗步驟及方法：

1、試驗準備工作：

（1）梁的就位：一邊固定鉸支座，另一邊滾動鉸支座；

（2）測定梁的實際尺寸；

（3）試驗荷載的確定：（事先計算可得）

①根據梁截面尺寸和具體配筋情況計算出試驗外加荷載值。

②荷載分級，每級一般按20%加載值進行；當測得到破壞荷載90%時，應按5%分級加載，超過100%時按10%施加荷載，直到構件破壞。

③需要用等效荷載時，要按荷載等效原則來反算荷載值并進行荷載分級。

2、具體試驗步驟：

（1）梁的材料性能試驗：用混凝土立方體試塊測定混凝土實際強度，用萬能試驗機測鋼筋材料性能。

（2）試件就位；（為避免支承面翹曲，在鋼墊板與支墩，墊板與構件之間應找平）同時支座按簡支要求布置。

（3）預載：加1~2級，觀察儀器及其他情況是否正常，試記下原始讀數，然后卸載；

（4）正式加載試驗，每級按要求加載，同時記錄各儀表的讀數。

（5）加載至混凝土破壞荷載值90%后，改用5%的加載量進行加載；

（6）當構件出現下列情況之一時，可視為此時構件最大破壞荷載值并做好記錄。

（a）最大的裂縫寬度超過1.5mm;

（b）最后一級加載后，構件跨中總撓度達L/50時；

（c）最后一級加載后的增量超過前五級增量之和；

（d）鋼筋（絲）滑移或拉短；

（e）混凝土局部壓碎；

四、實驗結果的整理分析：

1、強度評定；

2、破壞形態的描述；

3、跨中撓度的計算；

實驗三、混凝土結構鋼筋位置及保護層厚度測定

一、實驗?zāi)康模?/span>

1、掌握混凝土結構鋼筋位置的工作原理；

2、掌握混凝土結構保護層厚度測定的工作原理；

3、學會相應設備的使用方法；

4、初步準確判斷鋼筋的位置以及分布情況；

5、學會過程中問題的分析；

二、實驗設備及儀器：

1、鋼筋位置探測儀

2、保護層厚度測定儀

三、實驗步驟及方法：

1、試驗準備工作：

（1）混凝土構件的準備；

（2）各類儀器設備的連接；

（3）儀器設備的調試；

2、試驗實施步驟：

（1）混凝土構件尺寸測量。

（2）相應測區的劃定。

（3）測試

（4）數據記錄

（5）確定鋼筋的位置

（6）確定混凝土保護層厚度值。

四、實驗結果的整理分析：

1、記錄原始數據；

2、畫出混凝土構件中鋼筋布置圖；

3、綜合評定該混凝土構件的保護層厚度分布情況。

實驗一、應變測量方法及應變儀的使用

實驗日期：                        同組人員：

一、實驗?zāi)康模?/span>

二、實驗設備：

三、畫出實驗橋路圖及貼片示意圖

四、實驗步驟：

五、記錄結果：（下表）

六、思考題：

1、討論兩種接橋方式各自的優缺點？

2、結合理論與實驗情況，得出是否相符合的結論？

3、簡述一個橋路中，在各級荷載下之間的關系？

實驗二、混凝土構件承載力和變形觀測試驗

實驗日期：                        同組人員：

一、實驗?zāi)康模?/span>

二、實驗設備、儀器：

三、實驗方法及步驟：（要求寫出試驗荷載的計算過程）

四、實驗結果評定及分析：

1、 外形尺寸：（試件加載簡圖）

2、 荷載的分級情況：詳見附表一

3、各測點撓度記錄表：詳見附表二

4、結果描述：

5、跨中撓度的計算

五、思考題：

1、實驗過程中應注意哪些事項？

2、簡述試驗分級大小和恒載時間對結果的影響？

3、 為什么要有級間恒載時間的規定？

實驗三、混凝土結構鋼筋位置及保護層厚度測定

實驗日期：                        同組人員：

一、實驗?zāi)康模?/span>

二、實驗設備、儀器：

三、實驗方法及步驟：

四、實驗數據記錄

五、結果評定及分析：

1、畫出鋼筋布置圖（示意圖）

2、綜合評定該混凝土構件的保護層厚度分布情況

六、思考題：

1、測試過程中應注意哪些事項？

2、簡述影響實驗結果的因數有哪些？

3、簡述測定混凝土結構鋼筋位置及保護層厚度的現實意義？
